詳細說明：
輝縣市鑫達紡織機械配件長期提供老式有梭織機配件J9探針支持座，紡織探針支持座分為左手和右手，有梭織機探針座的具體參數為：長度83mm，寬度71mm，高度是17mm，探針固定孔的內直徑是5毫米，滑槽寬度為10毫米，底面固定處有凸起1毫米的滑槽。J9探針座可以用于不同門幅的有梭織布機，包含1511、GA611、1515、GA615等型號。
如上圖J9探針支持座的表面印有R的是右手，L是左手，每臺織布機使用1件，安裝時固定在3336或J11的探針腳上面，用于織布機的換梭誘導裝置。

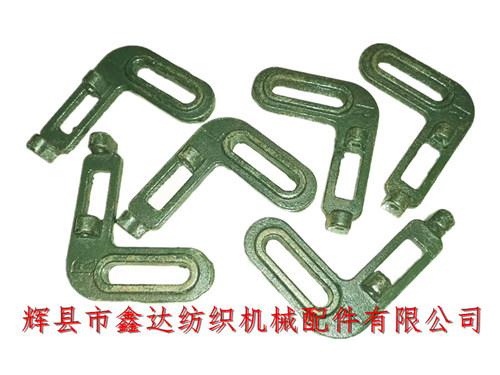

上圖為J9織布機探針支持座的正面和背面，每串20件，即左右各10件，材質是HT15-32生鐵，制造工藝是翻砂后的毛坯經過臺鉆加工而成。J部誘導換梭部件一般形體較小，大部分是翻砂鑄造而成。
單個J9探針座的重量約0.1千克，其安裝方法為：裝套筒支持托腳J4及套筒支持J21和交叉錠套筒J13一套，并使套筒支持前端正對敏覺桿J5，緯紗探針支持J9裝在探針托腳J11或3336上，使探針J27對準紆管探針槽的中心或略高，探針位置應離梭子內紆管的底部16-22毫米。
校正交叉錠橫動不超過0.8毫米，交叉錠彈簧J33的彈力不宜過大，只要能使探針J27迅速復位即可，以免把緯紗戳斷或連續換梭。詳細的老式有梭織機配件-J9探針支持座的價格行情、其他參數等信息請聯系我公司獲??！
