1511老布機配件
詳細說明：

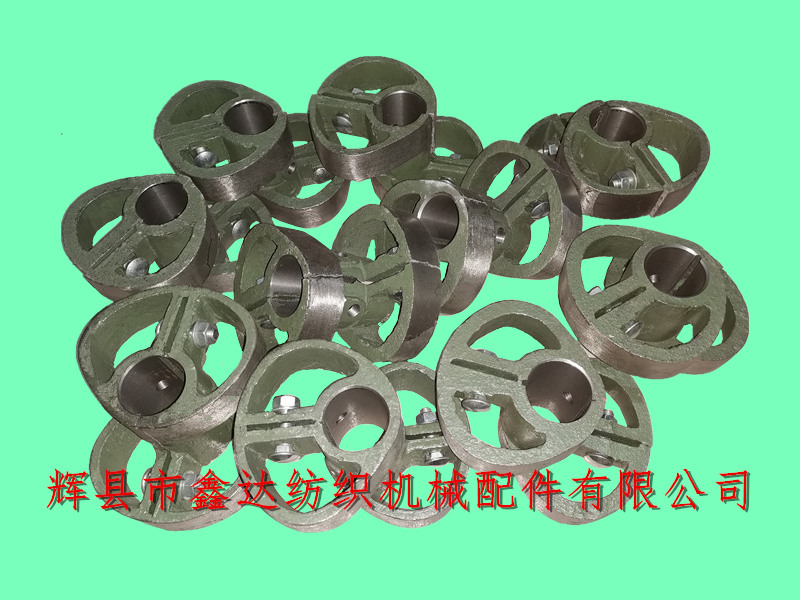

輝縣市鑫達紡織機械配件公司提供有梭機紡織配件E3織機踏盤（桃盤），該踏盤的內孔直徑是42mm，安裝在1511織布機的踏盤軸上，桃盤外形呈“8”字形，材質是鑄鐵HT15-33，總高度是9.1厘米，兩個曲面的直徑分別是111mm和108mm（決定綜框上下開口），對應的寬度分別是12厘米和12.3厘米，兩個凸輪平面的尺寸差異是交替形成梭口的關鍵。

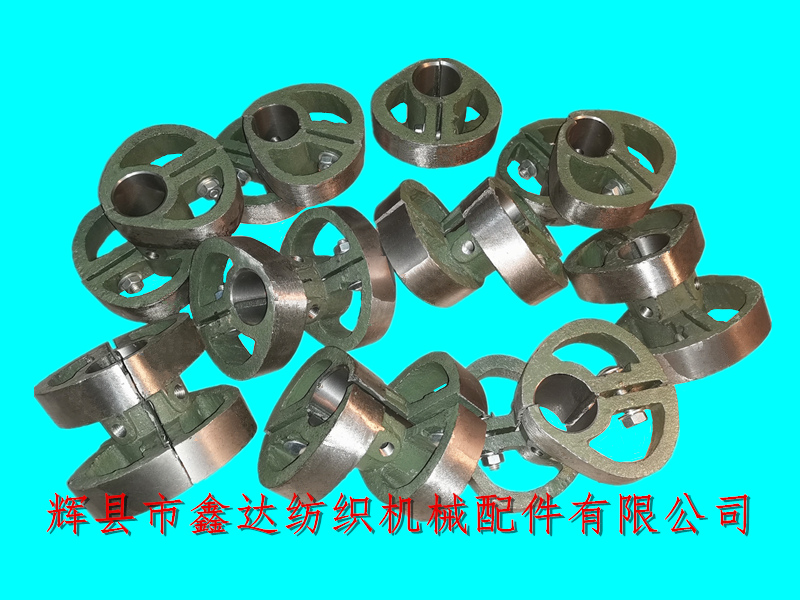

如上圖，有梭機紡織配件-E3桃盤是由兩個凸輪的組合體，其上平面和下平面的半徑不同（指的是高點），內孔中間有兩個成直角的M12螺絲孔，是固定所用，每臺織布機使用1件E3。

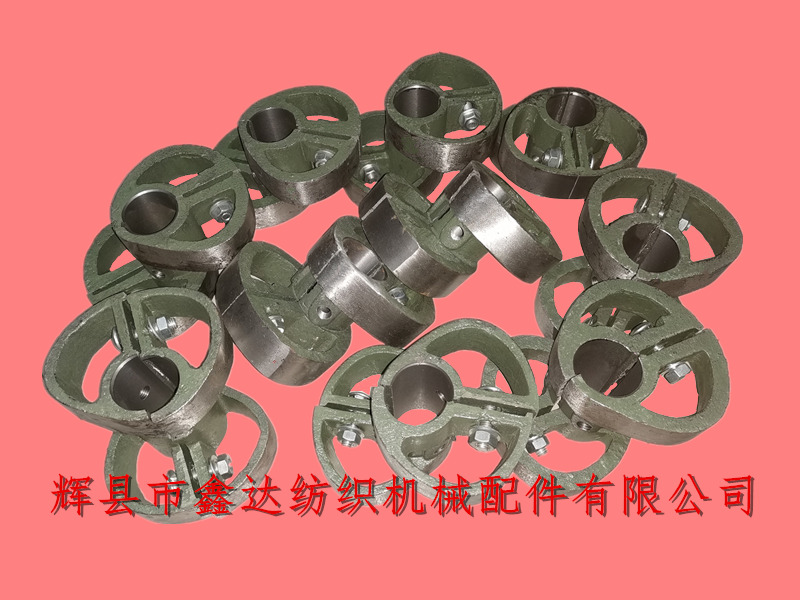

目前市面上常見的是分體式桃盤，這是為了方便安裝及拆除而設計，由兩顆M10X40的馬車絲（半圓頭方頸螺栓）固定，單個E3踏盤的重量約2.35公斤。
固定好的E3踏盤跟隨織布機的踏盤軸一起轉動，安裝完成后需要在織布機工作時檢查兩顆支頭螺栓是否固定緊密，1511型一般是單踏盤織機，1515型是雙踏盤織機。
各紡織企業廠家如需采購有梭紡織配件-E3踏盤、桃盤產品，請與我公司的楊先生聯系咨詢，起訂量5只，正常交貨期4-7日，歡迎垂詢！
