織布機配件

河北織布機配件J16制御桿 發布日期：2025-03-05 10:00:32 點擊量：15602 關鍵詞:制御桿,織布機配件,河北織布機

詳細說明：

我公司提供河北織布機配件J16制御桿，產品適用于1511型織布機，制御桿的總長度是137毫米，寬度5厘米，大孔（固定J20）直徑是12mm，,中孔（固定J35芯子）直徑是6mm，小孔（固定J34彈簧）直徑是3mm。J16制御桿分左手和右手，材質是灰鐵HT15-33，單個織布機配件-J16制御桿的重量是0.16公斤。

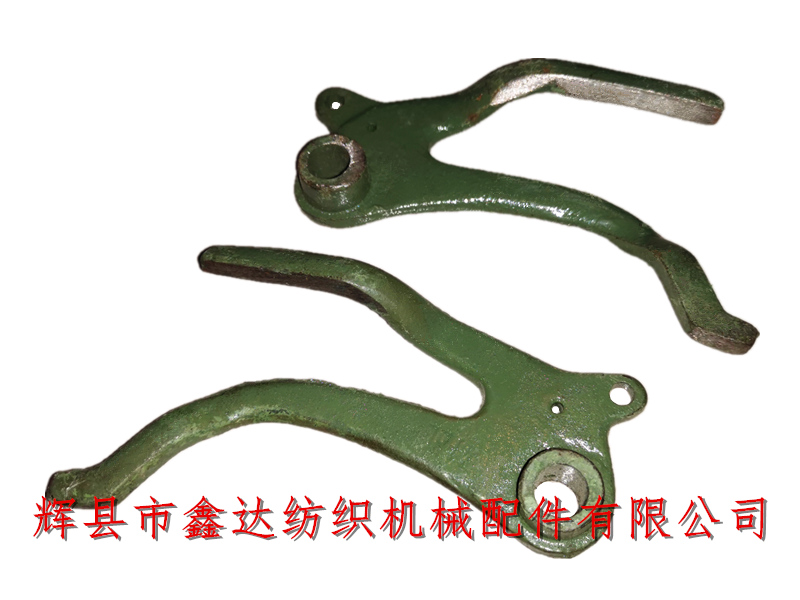

紡織配件鑫達J16制御桿

紡織配件J16D制御桿與J20（制御桿螺絲芯子）、J11（探針腳）連接。每臺織布機裝探針托腳J11、制御桿J16及托叉鋼絲J38一套，調節鋼絲J39在制御桿連接芯子J37中的進出位置，使開關并在開車位置，鋼絲一頭低于緯紗叉1.6毫米。迴轉彎軸，使緯紗凸輪大半徑向上，檢查滑動箍退回時靈活情況，否則修正鋼絲。

紡織機配件J16制御桿

裝套筒支持托腳J4及套筒支持J21和交叉錠套筒J13一套，并使套筒支持頭端正對敏覺桿J5，緯紗探針支持J9裝在探針托腳J11上，使探針J27對準紆管探針槽中心或略高。探針位置應離梭子內紆管底部16-22毫米為宜。

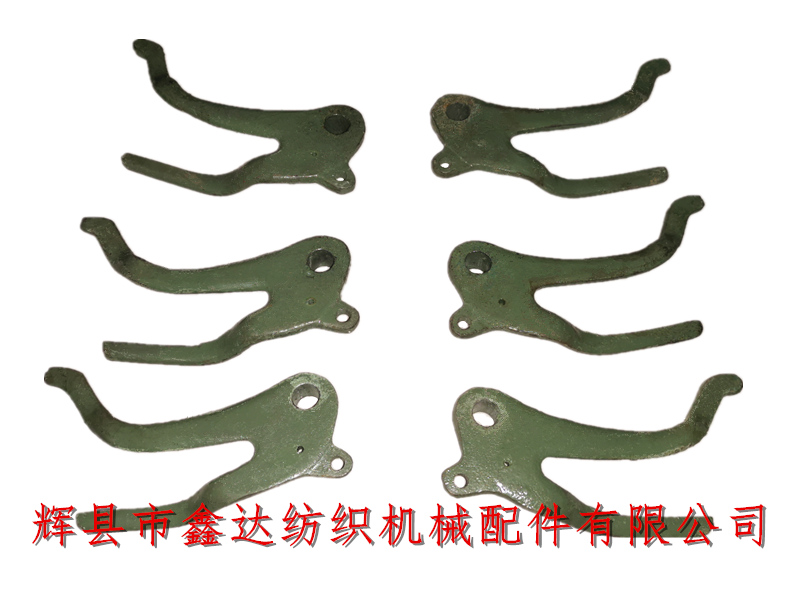

換梭誘導部件J16制御桿

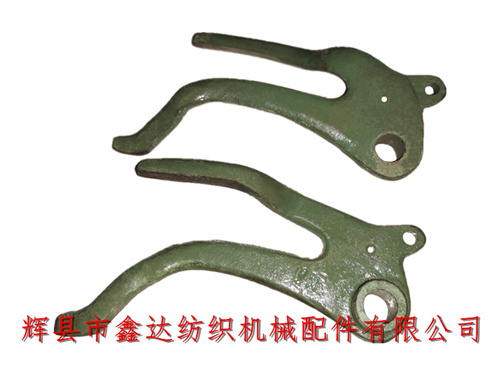

上圖為河北織布機配件J16制御桿的背面。梭子在開關側、彎軸在前心偏下、緯紗凸輪大半徑向前，胸梁距鋼筘152-159毫米時，交叉錠鉤J28的鉤端與交叉錠J22嚙合，其間隙不超過0.2毫米。

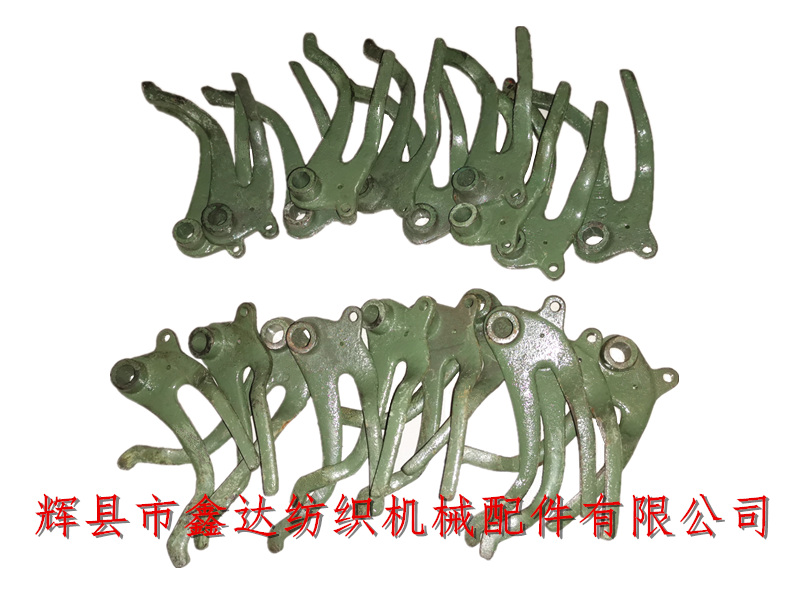

中國紡織配件J16D制御桿

校正鐘形曲臂J23與補助連桿J24接觸，使探針前后不松動，彎軸在前死心時，探針探入紆管槽中1.6毫米，過深或過淺，可調節補助連桿J24的位置，然后把開關柄推向開車位置，校正探針尾部制御芯子J25與制御桿J16有2毫米的間距。間距過大會造成開慢車時制御芯子因來不及拉回，出現不必要的換梭。
