1511老布機配件
詳細說明：

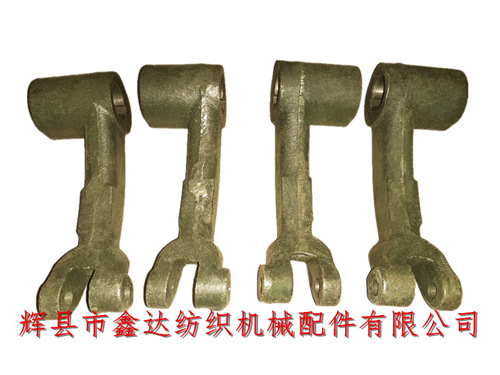

輝縣市鑫達紡織機械配件有限公司提供1511型紡織機配件-自動換梭配件有梭織布機零件N3推進臂，該紡織機托腳產品分左手、右手，是1511型自動換梭配件，推進軸N9固定孔的內直徑是25mm，鍵槽是8mm，推進臂的總長度是17.5厘米，上部內寬16mm，安裝N4滑動器連桿，銷軸內孔直徑是10.2mm。
上圖中推進軸孔的長度是57mm，連桿芯軸上方緊定螺絲孔是M8，紡織機零件N3的臂厚是22mm，元車加工兩個軸孔及鍵槽，單個N3推進臂的重量是1.05公斤，材質是HT15-33灰生鐵。
上圖為N3推進臂的側面照片，左邊是N3R右手，右邊是N3L左手，推進臂N3如遇損裂或鍵松動會造成推梭力小，出現自動換梭裝置不正常。
紡織機械配件N3在安裝時需要注意其旋轉靈活，注意與推進軸和連桿兩者之間的公差配合，如需采購42寸自動換梭配件,44英寸織機零件,單梁56寸推進臂等產品，或者了解N3的詳細參數、價格行情等信息，請與我公司聯系！
