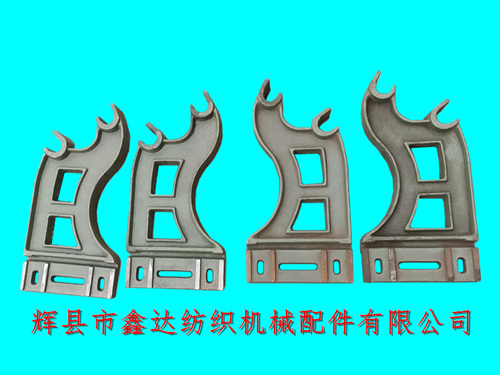

輝縣市鑫達紡織機械配件有限公司常年提供1515/GA615織布機墻板3400-5/6后桿托腳，長期以來，1515型織布機使用3400-5和3400-6后桿托腳（俗稱后墻板），GA615型織布機使用4100-5和4100-6，兩者區別在于鐵基襯套3439，下圖是把封閉的圓孔改成開槽孔后變?yōu)橥ㄓ茫髼U托腳（墻板）的主體是3401和3402。

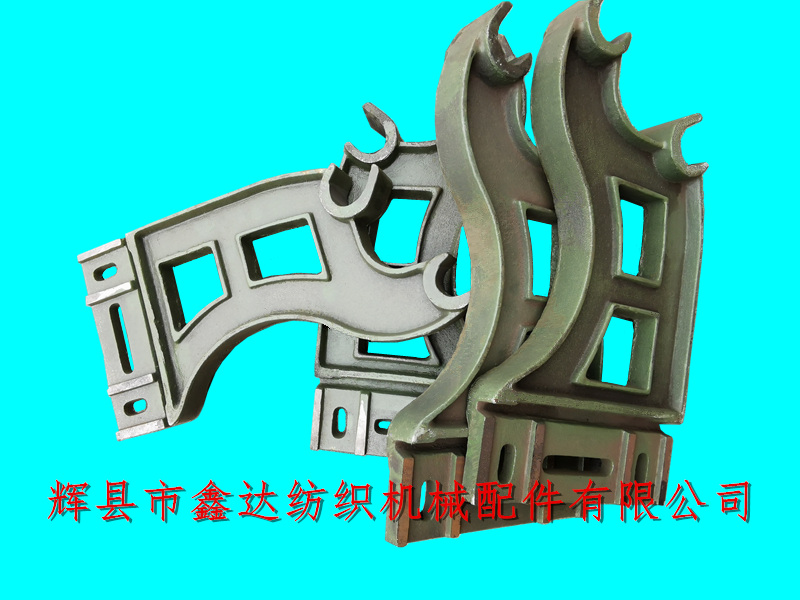

上圖是3400-5（4100-5）后桿托腳，它與3400-6（4100-6）構成左右手，分別安裝在織布機墻板的后側，材質是生鐵HT15-32,；織布機墻板,后墻板,后桿托腳的安裝要求：張力后桿托腳（3400-5X3400-6）與張力后桿3403的間隙不超過0.6毫米，與墻板（4301X4302）上邊緣的距離用工藝定規確定，增加織布機后墻板的作用是加長織布機在機經紗的長度，減少經紗開口阻力，從而減少斷經現象的發生。

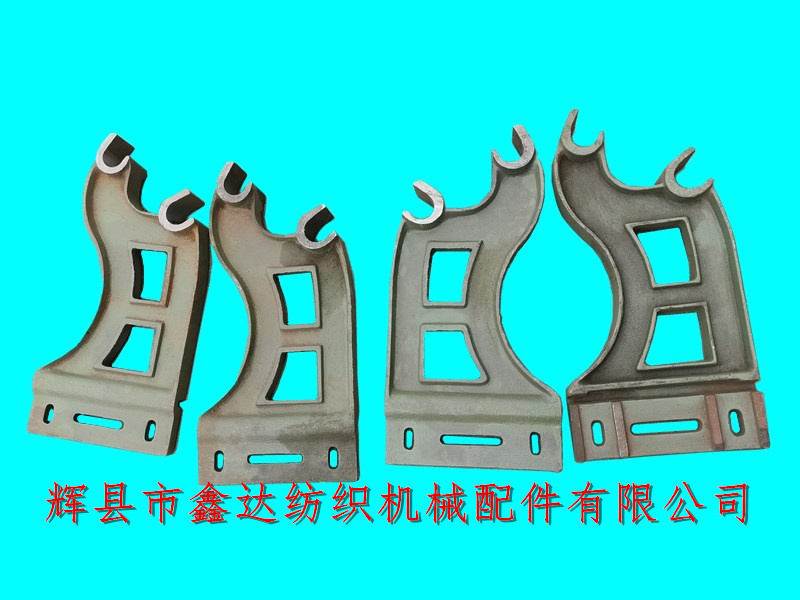

上圖是1515和GA615后墻板的左右手照片，后部由兩顆螺栓固定在織布機的墻板上，滑槽用于調節墻板的固定高低，1515-3403張力后桿安裝在這個后桿托腳上，張力后桿兩端的軸頭直徑是30mm，外形呈弓形，而GA615型織布機使用的張力后桿則是直徑為30mm的直軸。

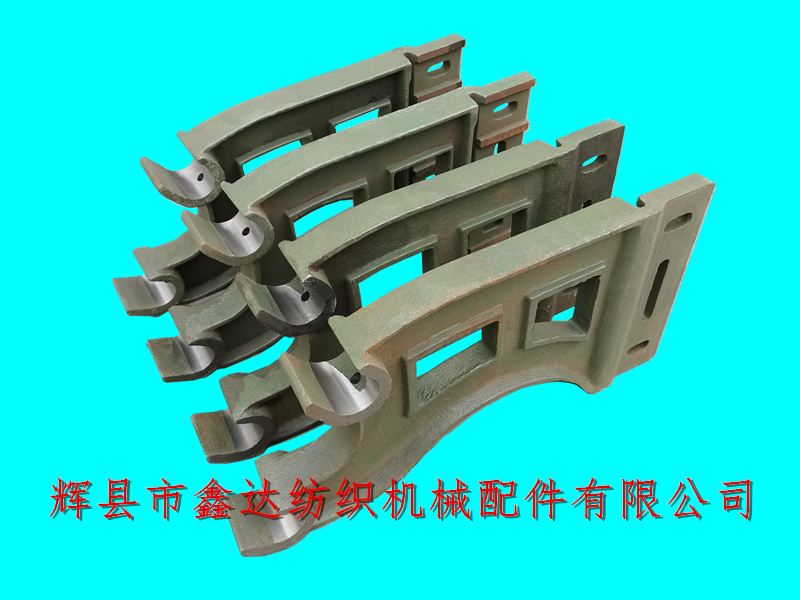

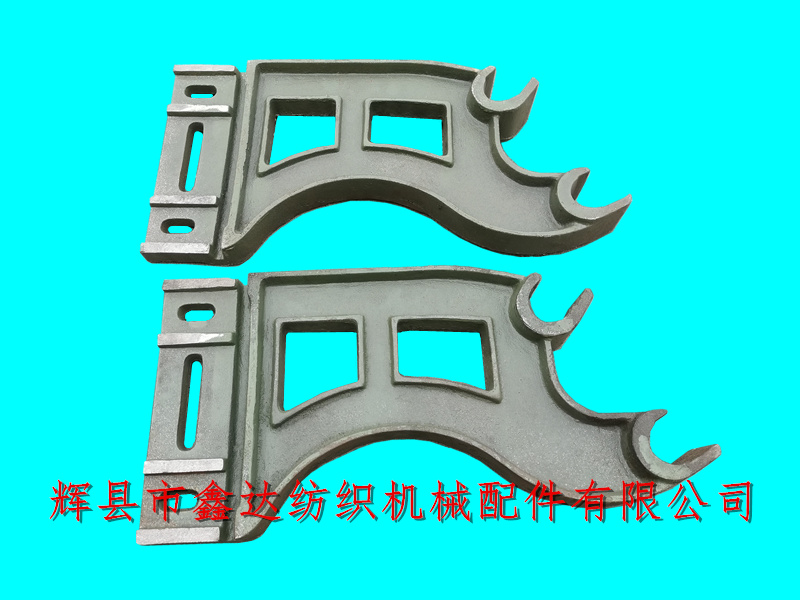

上圖是織布機后墻板（3400-5X3400-6）、（4100-5X4100-6）的側面視圖，圖片為實物拍攝，每臺織布機的使用量是各1個，后桿固定的圓孔改造成U形開口孔，解決了1515和GA615織機在該配件的不通用問題，使得安裝、拆卸較為方便。
各織布廠、織布工坊、棉織廠、帆布加工廠如需采購紡織配件-1515/GA615織布機后墻板3400-5/6后桿托腳產品，請聯系我公司的楊先生咨詢詳情，默認起訂量5個，貨期大約5-7天，歡迎各地市的紡織企業洽談合作。
