1511老布機配件
詳細說明：

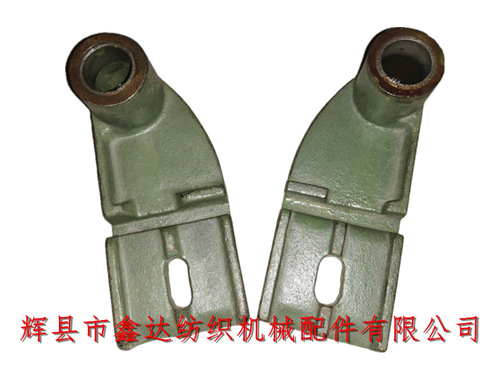

小型織布機后桿托腳C00-2是由A28鐵基襯套和C2后桿托腳組成，老布機后桿托腳C00-2至墻板P2上邊70mm，托腳的上部止口與墻板內側靠足，下部止口與墻板的外側靠足，織布機后桿托腳C00-2與后桿C29間隙：大修理為0.4毫米，小修理為0.6毫米（用鋼絲檢查）。
C00-2（織布機后桿托腳）分左手和右手，該織布機托腳的總長度是181.5毫米，寬度是75毫米，內孔直徑是28mm，軸孔長度是70mm，固定螺絲的調節滑槽內寬是13mm，長度27mm。
織布機后梁托腳安裝時直線側面向上，軸孔外部有加油孔，如下圖，后桿托腳C00-2的主體是鑄鐵材質，表面無需機械加工處理。
上圖為C00-2的左手和右手，每串10件，單個后桿托腳的重量約1.15公斤，中間U形卡槽寬度從8毫米到11毫米，呈斜角，每臺織布機使用1個托腳。
C00-2后桿托腳與C00-1后桿托腳的區別見上圖，軸孔長的是C00-2，反之是C00-1，它們的軸孔鐵基襯套的內孔、外徑相同，但長度不同（C00-1使用A29襯套）。
