織機經紗保護部件維修教程

本文重點介紹1511型織機經紗保護部件的維修教程，安裝流程進行織機維修-耳形滑板M16及彎曲滑板轉子桿K10、牛角柄I16與梭道軋梭關車、定筘鼻K23及撞嘴K27等。

（一）、耳形滑板M16級耳形彎曲滑板轉子桿K10維修：

1、耳形滑板轉子桿K10后端與筘座腳K1有3毫米間距（以裝上鋼筘為標準），轉子桿外側面與筘座腳K1外側大致平齊，轉子桿用鉤K11距筘座墊鐵K83約3毫米。

2、軋梭桿K68與活動背板上的墊皮R28的間隙小于0.2毫米，滑板轉子K847應回轉靈活，橫動不超過0.8毫米。

3、1511織機維修彎曲滑板托腳M7套件，安裝時應盡量向下和向后，下面坐實，后邊沿垂直。

4、滑板轉子K84與彎曲滑板M16應互相對正并密接，耳形滑板外側不應與墻板P2相碰，內側不碰筘座腳K1。

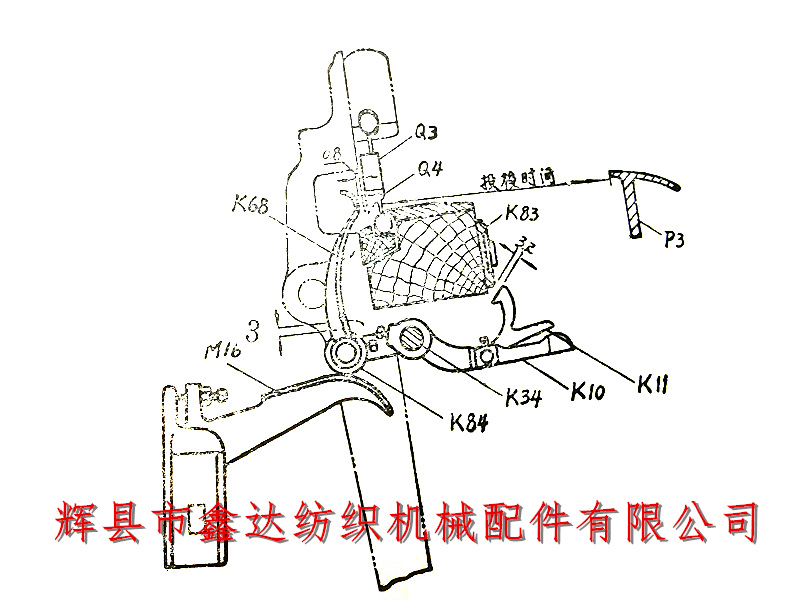

5、耳形滑板與滑板轉子接觸時間應與投梭時間相同，允許提前6毫米?；寤∶娴母唿c(diǎn)與托腳M7上凸頭大致水平?；孱^部上下動程為12-19mm。如下圖所示，彎曲滑板彈簧M18的彈力，應保證1511織機運轉時鋼筘不向后松動。

（二）牛角柄I16與梭道軋梭關車維修：

1、牛角柄I16約轉子桿K10頭部相平齊，如牛角柄偏內側可將其銼??；如偏外側，則在直立桿I14與刺毛輥掛腳L26內墊入適當厚度的墊圈，或移動轉子桿在筘夾軸K34上的位置以調整之。

2、調整關車連桿I12的左右位置，使直立桿位于連桿槽子的中間。

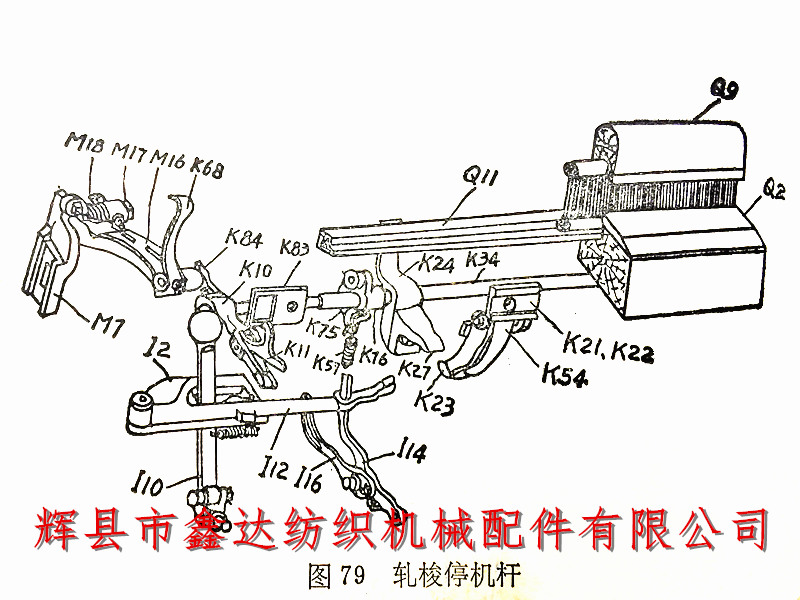

3、調節牛角柄的上、下位置：在軋梭時，轉子桿用鉤K11鉤住筘座墊鐵K83，彎軸在前死心，轉子桿K10前部推動牛角柄I16，開關連桿I12滑出缺口1.6毫米，如下圖所示：

4、1511織機經紗保護部件維修后進行試驗軋梭關車時，轉子桿用鉤K11應鉤在筘座墊鐵K83上，否則可降低墊鐵或提高轉子桿K10位置以調整之。

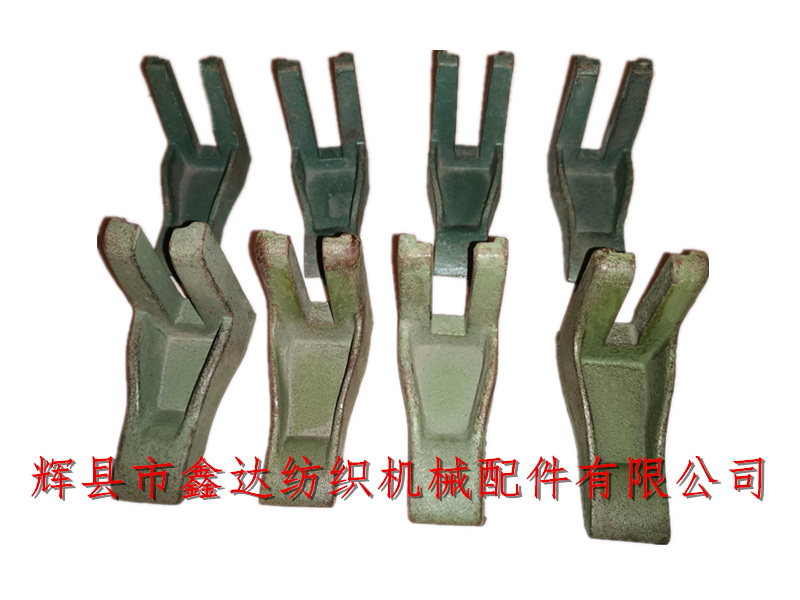

（三）、定筘鼻K23及撞嘴K27：

1、裝定筘鼻（停止掣子K23）套件時掛腳K21、K22盡量向上，定筘鼻芯子K33螺帽向內側，撞嘴K27與筘夾軸側翼K24兩側平齊，彎軸F38在前死心時，校正定筘鼻與撞嘴互相平齊。

2、校正停止掣子與撞嘴接觸深度為13-16毫米，轉動彎軸校正兩側停止掣子與撞嘴同時接觸，調節時可調正停止掣子芯子K33前后位置。

3、按工藝規定校正K23與K27的上下間隙，校正后在它們之間抹上少許黃油。

1511型織機維修經紗保護部件時，嚴格按照以上的流程進行（標注的織機件號請參考1511型自動織機保全圖冊），可以降低小型織布機經紗保護發生故障的次數，保證織機經紗部件正常工作。
