1515織布機地腳絲的安裝要求及標準

1515織布機地腳絲的安裝要求及標準與1511型、GA615相同，我們通過圖片的方式分析地腳絲在各個層面的尺寸，進行詳細的地腳絲安裝說明，同時也認真描述地腳絲完成安裝后的檢驗方法，愿與廣大紡織同行進行學習交流。

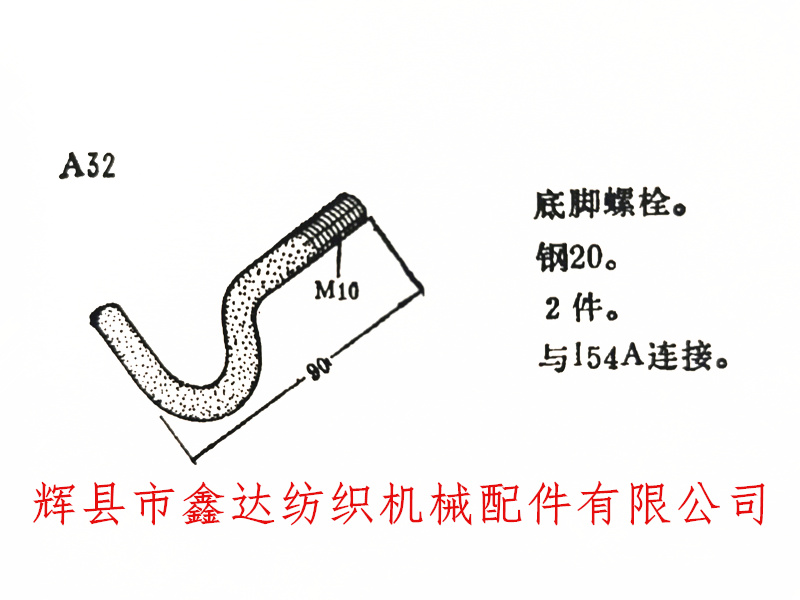

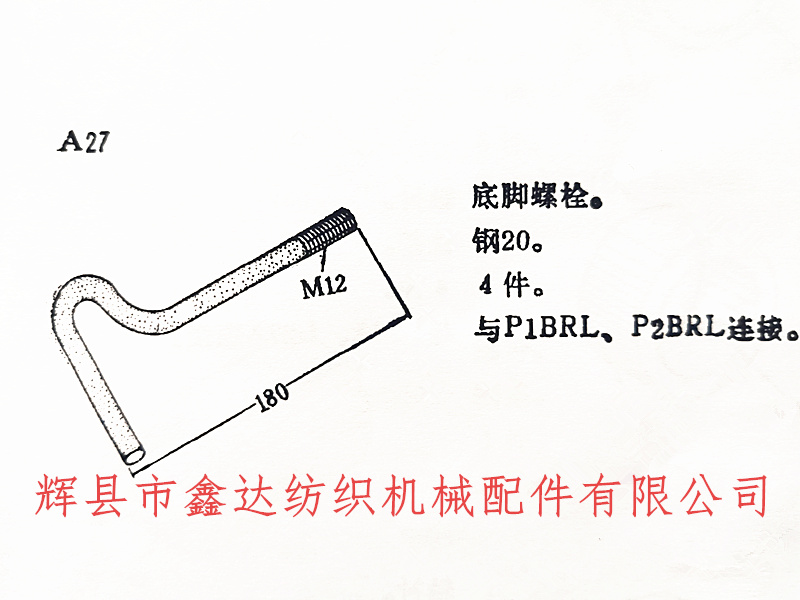

織布機的地腳絲分為兩個規格，上圖A32是短地腳絲，用于I54織布機保險盒托腳的地腳安裝。下圖是我們在織布機墻板固定時用的地腳絲A27：

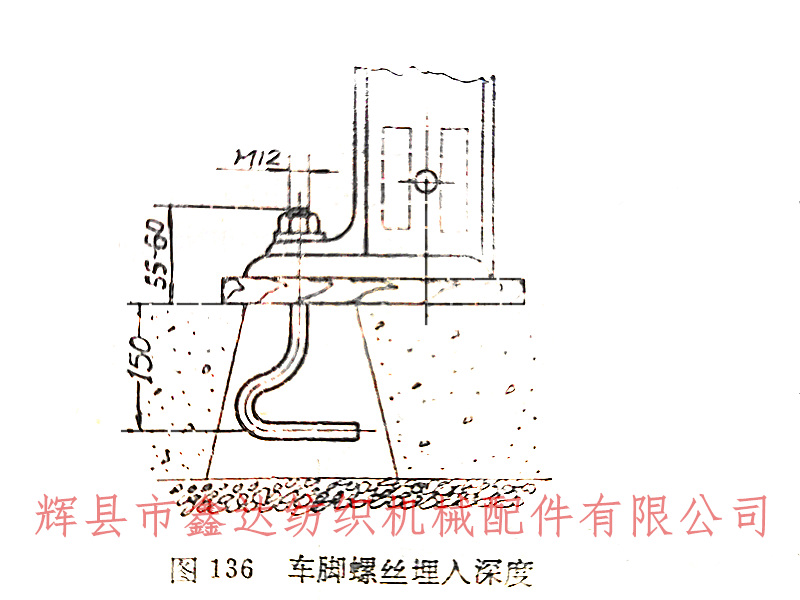

織布機A27底腳螺栓簡稱地腳絲，可以用于各種型號的有梭織機和劍桿織機，具體安裝要求及標準是：地腳坑呈圓臺狀，側截面為梯形（如下圖），地腳絲的螺桿以φ12毫米為標準，伸出地面長度以55-60毫米為宜。埋入地下深度不得小于150毫米，埋好地腳絲后檢驗其垂直度，用角尺檢查小于1毫米，四個地腳絲的中心距差異也應控制在1mm以內。

為了減輕1515機器在運轉中震動、防止墻板車腳斷裂、確保整機平穩運轉，地腳板需與墻板車腳完全接觸，地腳絲的螺母也需要鎖緊。踏盤軸校正，車腳螺絲扳緊后，用0.2毫米的測微片在車腳木板（地腳板的上平面）的上下四周插試，插入深度小于6毫米，寬度上面小于13毫米，下面25毫米，請以此標準進行判定，如果不符合此行業標準，則地腳板需要重新修正，步驟詳見上章。
